Gama de transportoare pneumatice electrice si mecanice pentru cereale cu accesoriile aferente fabricate de Kongskilde-Industries in Danemarca.
Transportoare pneumatice cereale – Kongskilde Industries ( Danemarca ) – alimentare 380V
Transportoarele pneumatice Kongskilde sunt produse inca din 1949. In prezent, produsele Kongskilde reprezinta cea mai buna solutie de manipulare a cerealelor atat pentru producatori cat si pentru comerciantii de cereale, datorita capacitatilor de transport foarte bine echilibrate. Transportoarele pneumatice cu actionare electrica au capacitati de transport de pana la 34,2 tone/ora, ele fiind actionate de motoare alimentate trifazic.
| Date tehnice transportoare pneumatice | SUC 100E | SUC 150E | SUC 200E | SUC 300E | SUC 500E |
|---|---|---|---|---|---|
| Motor(suflanta), kW/CP | 7.5 (10) | 11 (15) | 15 (20) | 22 (30) | 37 (50) |
| Motor (valva rotativa), k/W/CP | 0.55 (0.75) | 0.55 (0.75) | 0.55 (0.75) | 1.1 (1.5) | 1.5 (2) |
| Conexiuni electrice, v/50Hz | 3 x 400 | 3 x 400 | 3 x 400 | 3 x 400 | 3 x 400 |
| Consum, A | 16 | 22 | 30 | 44 | 73 |
| Min.sigurante, A | 25 | 35 | 50 | 63 | 100 |
| Motor(suflanta), rpm | 3000 | 3000 | 3000 | 3000 | 3000 |
| Motor(valva rotativa), rpm | 1500 | 1500 | 1500 | 1500 | 1500 |
| Tip motor | |||||
| Greutate totala, inclusiv motor | 210 | 243 | 285 | 477 | 668 |
| Volum aer, m³/h | 1800 | 1800 | 1800 | 1800 | 2000 |
| Presiune aer generata, mmHG | 950 | 1300 | 1600 | 2000 | 3500 |
| Viteza max.aer in sistemul de tevi de transport, m/s | 25 | 25 | 25 | 25 | 25 |
| Aer este incalzit, grade celsius | 9º | 12º | 19º | 27º | 46º |
| Rotor, rpm | 3650 | 4200 | 4700 | 4100 | 4300 |
| Numar rotoare | 1 | 1 | 1 | 2 | 3 |
| Valva rotativa, rpm | 65 | 65 | 65 | 65 | 65 |
| Numar camere valva rotativa | 6 | 6 | 6 | 6 | 6 |
| Vol/camera valva rotativa, litri | 1.2 | 1.2 | 1.2 | 2.3 | 5.3 |
| Tip sistem tevi transport | OK/OKR 160 Ø=160mm | OK/OKR 160 Ø=160mm | OK/OKR 160 Ø=160mm | OK/OKR 160 Ø=160mm | OK/OKR 160 Ø=160mm |
| Panou de comanda (cu protectie la supraincalzire) | IP54 | IP54 | IP54 | IP54 | IP54 |
| Model | Motor / Capacitate | Pret |
|---|---|---|
| Transportor pneumatic SUC 100E | 7.5kW; 7.3t/h la 10m orizontal si 4m vertical | 10.960 € + TVA |
| Transportor pneumatic SUC 150E | 11kW; 12.4t/h la 10m orizontal si 4m vertical | 11.710 € + TVA |
| Transportor pneumatic SUC 200E | 15kW; 15.8t/h la 10m orizontal si 4m vertical | 12.260 € + TVA |
| Transportor pneumatic SUC 300E | 22kW; 21t/h la 10m orizontal si 4m vertical | 18.570 € + TVA |
| Transportor pneumatic SUC 500E | 37kW; 34.2t/h la 10m orizontal si 4m vertical | 28.100 € + TVA |
Capacitati de transport ale transportoarelor pneumatice
Instalatia de absorbtie
– sorb pozitionat vertical
– un cot 90⁰
– 2 m teava pozitionata orizontal
Instalatia de transport
– un numar de tevi pozitionate orizontal
– 4 m lungime teava pozitionata vertical
– doua coturi 90⁰
– un ciclon de linistire
CAPACITATE DE TRANSPORT PORUMB, ORZ, OVAZ, SECARA (t/ha):
| CAPACITATE | |||||||||||
| DISTANTA (m) | 10 | 20 | 30 | 40 | 50 | 60 | 80 | 100 | 120 | 150 | 200 |
| SUC 100 E | 7.3 | 6.5 | 5.5 | 4.8 | 4.2 | 3.7 | 2.8 | 2.1 | 1.5 | 0.8 | |
| SUC 150 E | 12.4 | 11.0 | 9.9 | 8.8 | 8.0 | 7.2 | 6.0 | 4.9 | 4.1 | 3.1 | |
| SUC 200 E | 15.8 | 14.2 | 12.8 | 11.6 | 10.9 | 9.7 | 8.1 | 6.9 | 5.9 | 4.7 | 3.2 |
| SUC 300 E | 21.0 | 18.8 | 16.9 | 15.4 | 14.0 | 12.8 | 10.9 | 9.3 | 8.1 | 6.6 | 4.8 |
| SUC 500 E | 34.2 | 30.9 | 28.2 | 25.8 | 23.8 | 22.0 | 19.1 | 16.8 | 14.9 | 12.6 | 9.8 |
CAPACITATE DE TRANSPORT GRAU, RAPITA, MAZARE (t/ha)
Toate capacitatile de transport au fost calculate tinand cont de urmatoarele valori ale greutatii hectolitrice:
– grau 750 kg/m³
– porumb 700 kg/m³
– rapita 700 kg/m³
– ovaz 670 kg/m³
– orz 500 kg/m³
– secara 700 kg/m³
– mazare 800 kg/m³
De asemenea, procentul corpurilor straine luat in considerare este de 15% pentru cereale si 9% pentru rapita; presiunea atmosferica 760 mm col HG si temperatura aerului 20ºC.
Transportoare pneumatice cereale Kongskilde Industries ( Danemarca ) actionare priza putere tractor
Transportoarele pneumatice cu actionare la priza de putere a tractorului au capacitati de transport de pana la 120 tone/ora. Aceste transportoare pneumatice sunt fabricate in 2 variante: purtate pe tirantii tractorului (T) sau tractate prin cupla de remorcare a tractorului (TR).
| Date tehnice transportoare pneumatice | SUC300 T | SUC500 T | SUC500 TR | SUC700 TR | SUC1000 TR | SupraVac 2000 |
| PTO, rpm | 540 | 540 | 540 | 1000 | 1000 | 1100 |
| PTO putere min. necesara | 34 (45) | 48 (65) | 48 (65) | 62 (85) | 90 (120) | 120 (160) |
| Greutate, kg | 350 | 595 | 820 | 770 | 1050 | 1375 |
| Volum aer, m³/h | 1800 | 1800 | 1800 | 2000 | 2000 | 3200 |
| Presiune aer generata, mmHG | 2000 | 3500 | 3500 | 4700 | 8000 | 8000 |
| Viteza max.aer in sistemul de tevi de transport, m/s | 25 | 25 | 25 | 25 | 25 | 25 |
| Aer este incalzit, grade celsius | 27º | 46º | 46º | 62º | 90º | 90º |
| Rotor, rpm | 4100 | 4300 | 4300 | 4300 | 4725 | 4725 |
| Numar rotoare | 2 | 3 | 3 | 4 | 5 | 5 |
| Valva rotativa, rpm | 65 | 65 | 65 | 60 | 60 | 60 |
| Numar camere valva rotativa | 6 | 6 | 6 | 6 | 9 | 9 |
| Vol/camera valva rotativa, litri | 2.3 | 5.3 | 5.3 | 5.3 | 5.7 | 9.6 |
| Tip PTO necesar | 1 3/8″6 caneluri | 1 3/8″6 caneluri | 1 3/8″6 caneluri | 1 3/8″21 caneluri | 1 3/8″21 caneluri | 1 3/8″21 caneluri |
| Tip sistem tevi transport | OK/OKR 160 Ø=160mm | OK/OKR 160 Ø=160mm | OK/OKR 160 Ø=160mm | OK/OKR 160 Ø=160mm | OK/OKR 160 Ø=160mm | OK/OKR200 Ø=200mm |
| Model | Motor / Capacitate | Pret |
| Transportor pneumatic SUC 300 T (purtat) | PTO 45 CP/540rpm/ 21t/h la 10m orizontal si 4m vertical | 18.040 € + TVA |
| Transportor pneumatic SUC 500 T (purtat) | PTO 65 CP/540rpm/ 34.2t/h la 10m orizontal si 4m vertical | 27.870 € + TVA |
| Transportor pneumatic SUC 500 TR (tractat) | PTO 65 CP/540rpm/ 34.2t/h la 10m orizontal si 4m vertical | 36.810 € + TVA |
| Transportor pneumatic SUC 700 TR (tractat) | PTO 85 CP/1000rpm/ 45.5t/h la 10m orizontal si 4m vertical | 43.100 € + TVA |
| Transportor pneumatic SUC 1000 TR (tractat) | PTO 120 CP/1000rpm/ 66t/h la 10m orizontal si 4m vertical | 45.800 € + TVA |
| Transportor pneumatic SupraVac (tractat) | PTO 120 CP/1000rpm/ 120t/h la 10m orizontal si 4m vertical | 57.650 € + TVA |
Piese schimb transportoare pneumatice pentru cereale Kongskilde-Industries:

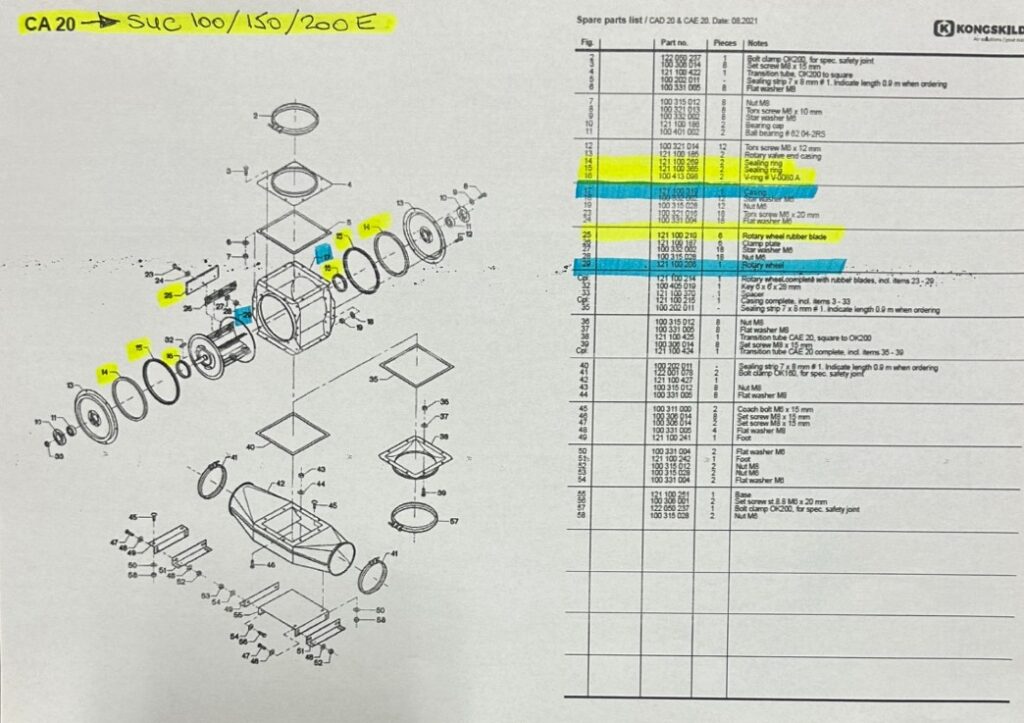

PIESE SCHIMB PENTRU TRANSPORTOR PNEUMATIC MODEL SUC 100 / 150 / 200 E ECHIPATE CU VALVE ROTATIVE ( ECLUZE ) tip CAD 20
121 100 206 – Rotor CAD 20 – 850 Euro + TVA

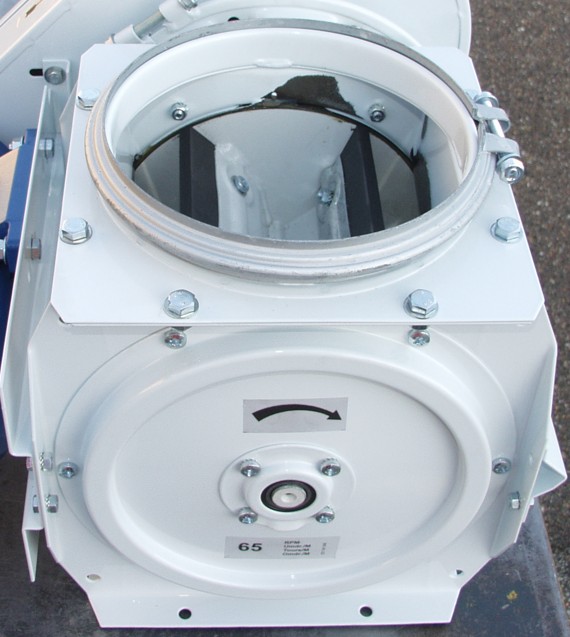

121 100 319 – Carcasa CAD 20 – 512 Euro + TVA

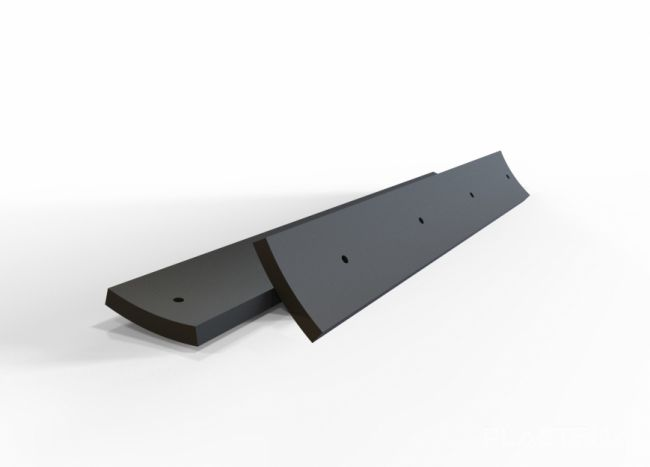

121 100 210 – Rigleta cauciuc CAD 20 – 12,32 Euro + TVA ( necesar 6 buc. ) – Total: 73,92 Euro + TVA

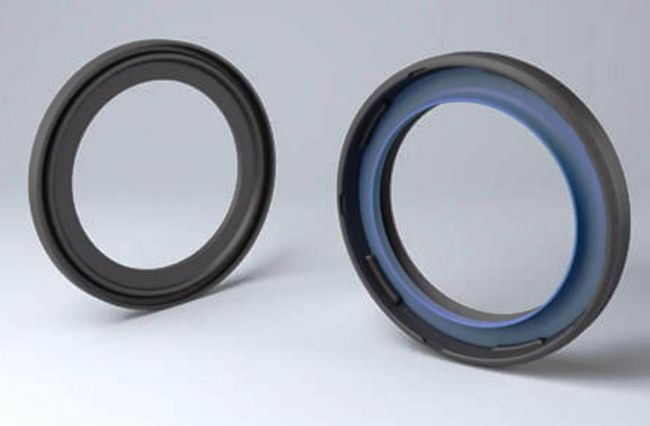

121 100 269 – Semering siliconat CAD 20 – 31,02 Euro + TVA ( necesar 2 buc. ) – Total: 62,04 Euro + TVA
121 100 365 – Garnitura etansare CAD 20 – 18,28 Euro + TVA ( necesar 2 buc. ) – Total: 36,56 Euro + TVA
100 413 098 – Garnitura tip V-0080 CAD 20 – 8,50 Euro + TVA ( necesar 2 buc. ) – Total: 17 Euro + TVA

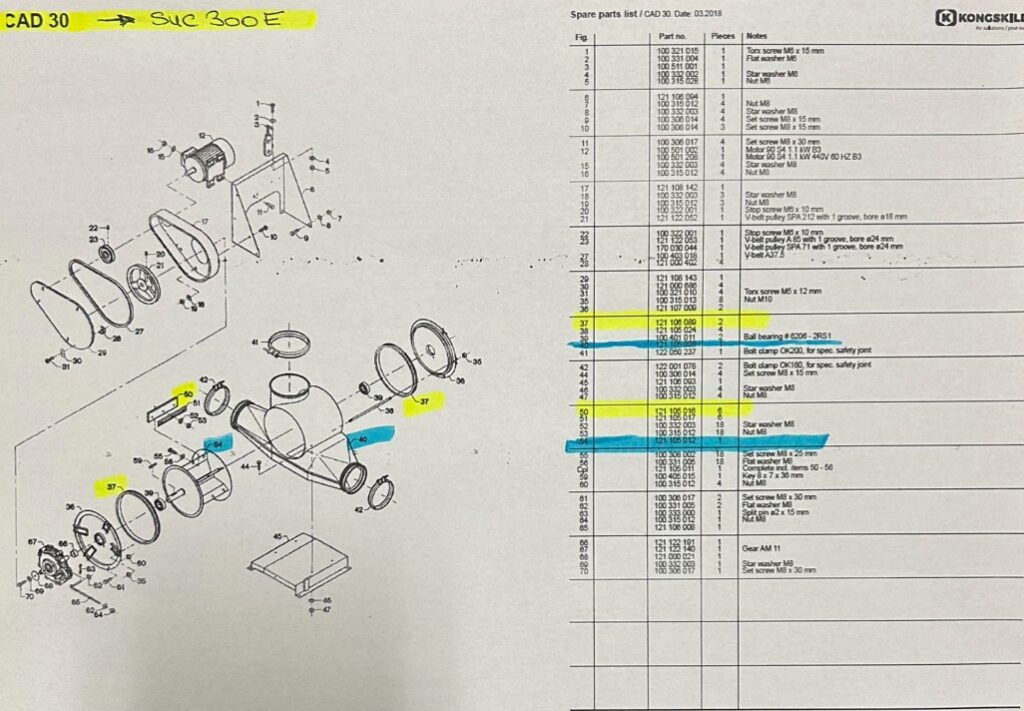

PIESE SCHIMB PENTRU TRANSPORTOR PNEUMATIC MODEL SUC 300 E ECHIPAT CU VALVA ROTATIVA ( ECLUZA ) tip CAD 30
121 105 012 – Rotor CAD 30 – 790 Euro + TVA
121 105 028 – Carcasa CAD 30 – 1462 Euro + TVA
121 105 016 – Rigleta cauciuc CAD 30 – 13,60 Euro + TVA ( necesar 6 buc. ) – Total: 81,60 Euro + TVA
121 106 089 – Semering compus siliconat CAD 30 – 306 Euro + TVA ( necesar 2 buc. ) – Total: 612 Euro + TVA ( pentru modelele fabricate pana in anul 2024 )

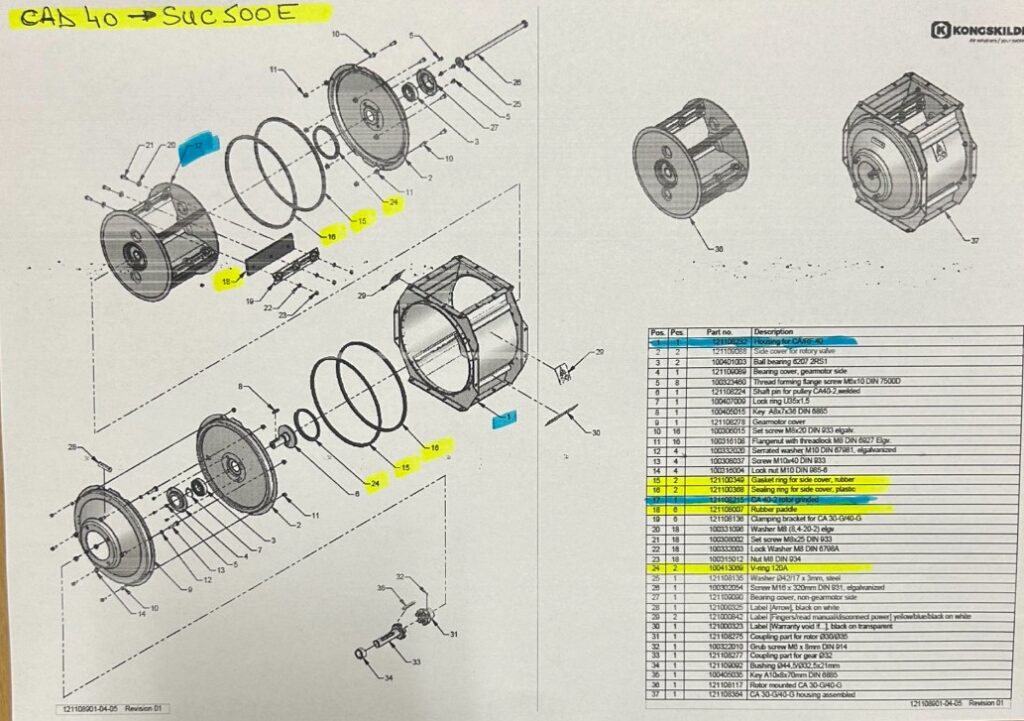

PIESE SCHIMB PENTRU TRANSPORTOR PNEUMATIC MODEL SUC 500 E ECHIPAT CU VALVA ROTATIVA ( ECLUZA ) tip CAD 40
121 108 215 – Rotor CAD 40 – 1786 Euro + TVA
121 108 232 – Carcasa CAD 40 – 1130 Euro + TVA
121 108 007 – Rigleta cauciuc CAD 40 – 18,70 Euro + TVA ( necesar 6 buc. ) – Total: 112,20 Euro + TVA
121 100 349 – Semering siliconat CAD 40 – 43,78 Euro + TVA ( necesar 2 buc. ) – Total: 87,56 Euro + TVA
121 100 368 – Garnitura etansare CAD 40 – 25,50 Euro + TVA ( necesar 2 buc. ) – Total: 51 Euro + TVA
100 413 069 – Garnitura tip V-120A CAD 40 – 14,02 Euro + TVA ( necesar 2 buc. ) – Total: 28,04 Euro + TVA
